Przewody NKT instal

NKT instal PLUS YDYpżo

Innowacja w dwóch kolorach

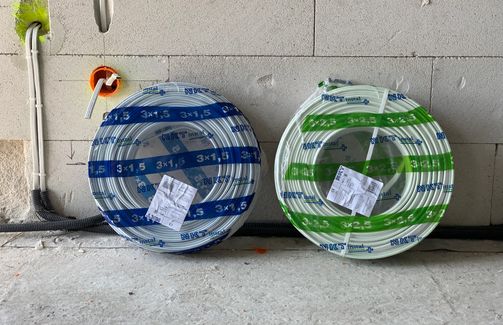

NKT jako pierwsze na rynku w 2012 roku wprowadziło czytelną identyfikację kolorystyczną dla dwóch podstawowych przekrojów przewodów YDYp. Rozwiązanie to znacznie ułatwia i skraca prace instalacyjne. Kolorem niebieskim oznaczono przewód NKT instal PLUS YDYp 450/750 3x1,5 mm² do zasilania oświetlenia, natomiast kolorem zielonym przewód NKT instal PLUS YDYp 450/750 o przekroju 3x2,5 mm² do zasilania gniazd elektrycznych.

Zalety przewodów NKT instal PLUS:

• Szybko rozróżnisz przekroje w zaciemnionych pomieszczeniach na budowie.
• Bez trudu rozpoznasz obwody instalacji gniazd i instalacji oświetleniowych w rozdzielnicach i puszkach instalacyjnych.
• Masz pewność, że stosujesz oryginalny, najwyższej jakości przewód instalacyjny.
• Dzięki położeniu paska od strony żyły ochronnej „żo” minimalizujemy możliwość uszkodzenia żyły fazowej.
• Nie trzeba brać przewodu do ręki - odczytasz jego przekrój na podstawie pasków.
• Również opakowania oznaczone są odpowiednimi kolorami, co ułatwia pracę nie tylko instalatorom, lecz także magazynierom.

NKT instal PLUS CENTER YDYpżo 3x2,5

Najnowsze rozwiązanie instalacyjne na polskim rynku - żyła żółto-zielona centralnie w środku

Od kilkudziesięciu lat w Polsce stosuje się określoną kolorystykę żył w instalacjach elektrycznych. Ustalone przez Polską Normę kolory w przewodach trzyżyłowych to:

• brązowy
• niebieski
• żółto-zielony

W tradycyjnych przewodach elektrycznych, jak np. NKT instal 2 PLUS YDYpżo 3x2,5mm² 450/750V występują one w kolejności brązowa, niebieska i żółto-zielona.

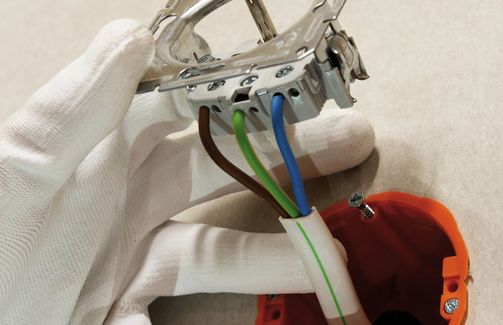

W gniazdach elektrycznych zacisk żyły ochronnej znajduje się pośrodku, co wymusza krzyżowanie żył w puszkach. Utrudnia to instalację i wydłuża pracę, szczególnie gdy musimy umieścić w puszce większą liczbę przewodów. W przewodach NKT instal PLUS CENTER YDYpżo 3x2,5mm² 450/750V żółto-zielona żyła została umieszczona pośrodku, co skutecznie rozwiązuje te problemy. Teraz łatwo, szybko i wygodnie można podłączyć przewody w gniazdkach elektrycznych, ponieważ ich układ został dopasowany do układu zacisków w gniazdach.

Żyła ochronna została oznaczona na oponie przewodu za pomocą zielonego paska, który ułatwia jej rozpoznanie i informuje o przekroju przewodu. W nowym przewodzie NKT instal PLUS CENTER YDYpżo 3x2,5mm² 450/750V zielony pasek wskazujący położenie żyły "żo" znajduje się na środku.

Bezpieczna instalacja

Układ żył z żyłą żółto-zieloną w środku pozwala na skrócenie odcinka zdejmowanej powłoki co zabezpiecza instalację przed ewentualnym przebiciem. Uporządkowana kolejność żył minimalizuje ryzyko pomyłki przy montażu i dalszym użytkowaniu instalacji i znacząco wpływa na skrócenie czasu potrzebnego na prace montażowe.

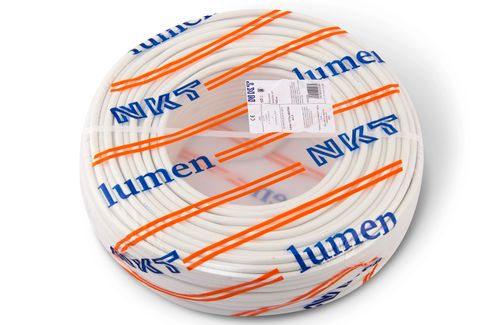

NKT instal lumen

NKT instal lumen YDYp oraz lumen YDY 4x1,5mm² – bezpieczny system oświetleniowy

Przewody instalacyjne serii lumen łączą w sobie zgodność z przepisami, jakość i bezpieczeństwo.

Zgodność z przepisami

W obwodach oświetlenia wielopunktowego typu żyrandol z łącznikami wieloobwodowymi, często niepoprawnie stosowane są przewody trzyżyłowe YDYpżo lub YDYżo 3x1,5 mm², w których żyła ochronna (żółto--zielona) pełni funkcję żyły fazowej lub neutralnej. Stosowane są również przewody 4x1,5 mm² z trzema żyłami fazowymi oraz z żyłą ochronną (żółto-zieloną), gdzie jedna z żył fazowych pełni funkcję żyły neutralnej, „zwyczajowo” szara.

Obie opcje są niezgodne z przepisami. Prawidłowo w budownictwie do takich zastosowań powinny być instalowane przewody czterożyłowe, zawierające żyłę neutralną oznaczoną kolorem niebieskim, czyli:

• NKT instal lumen YDYpżo 4x1,5 mm² 450/750 V
• oraz lumen YDYżo 4x1,5 mm² 450/750 V.

Jakość

Poprawne wyróżnienie kolorystyczne żył przewodu przeznaczonych do spełniania konkretnych funkcji w instalacji elektrycznej istotnie wpływa na jakość każdej instalacji. Przede wszystkim pozwala na eliminację błędnych połączeń, również w ewentualnych przyszłych modyfikacjach.

Bezpieczeństwo

Przewód neutralny, tj. przewód elektryczny roboczy połączony z punktem neutralnym sieci elektroenergetycznej, jest niezwykle

istotnym elementem tejże sieci zapewniającym bezpieczeństwo użytkowania prądu elektrycznego. Aby mógł w sposób poprawny spełniać swoją funkcję musi być łatwo wyróżniany spośród innych przewodów wchodzących w skład obwodu/obwodów zasilania w prąd elektryczny.

Przewody serii lumen NKT instal lumen YDYpżo oraz YDYżo 4x1,5 mm² 450/750 V oraz lumen YDYżo 4x1,5 mm² 450/750 V z żyłą niebieską spełniają wymogi bezpieczeństwa.
